THERMATEX Star AMF gr. 15 mm Płyta sufitowa 600x600 - m2

THERMATEX Star AMF gr. 15 mm Płyta sufitowa 600x600 - m2

AMF THERMATEX STAR jest płytą o nieregularnej perforacji na gładkiej, białej powierzchni. Sufit zachwyca jasnością i elegancją.

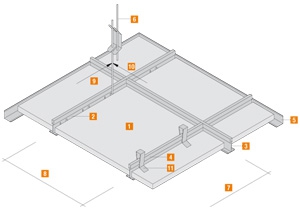

System montażu.

System składający się z widocznych, biało polakierowanych metalowych profili głównych i poprzecznych z wieszakami do szybkiego montażu i zakotwieniem zależnie od rodzaju stropu nośnego za pomocą dopuszczonych przez nadzór budowlany elementów mocujących. Przyłącze ścienne, składające sie z białych kątowników, np. 24 x 24 mm, jest na rogach przyciete w skos i mocowane do ściany odpowiednimi środkami mocującymi. Płyty AMF oferowane są w różnych rodzajach wykończenia krawędzi. Aby spełnić wymagania dotyczące sufitów podwieszanych w zakresie ochrony przeciwpożarowej, należy wbudowywać sufity AMF łącznie ze wszystkimi detalami tylko w sposób zgodny z obowiązującymi świadectwami badań, przy czym podstawy wykonania przewidziane są w normie EN 13964.

Odchylenia od świadectw badań lub opinii rzeczoznawców mogą być realizowane tylko w uzgodnieniu z producentem AMF, względnie za zgodą kompetentnych władz w zakresie ochrony przeciwpożarowej.

- RODZAJE KRAWĘDZI W PŁYTACH AMF

SK krawędź prosta
VT krawędź pogłębiona
GN krawędź umożliwiająca ukrycie konstrukcji bez możliwości wyjęcia płyty
AW krawędź pozwalająca na ukrycie konstrukcji z możliwością wyjęcia płyty

- WSKAZÓWKI MONTAŻOWE
- wieszaki około 70 szt/m2
Aby stworzyć odpowiednio mocne połączenie pomiędzy stropem (dachem) a wieszakami systemu konstrukcji nośnej AMF należy stosować tylko dopuszczone przez nadzór budowlany kołki, względnie inne elementy mocujące (patrz także DIN 18168, Część 1)
- ~~ należy montować minimum 1 wieszak na 1.5 m² powierzchni sufitu
- ~~ maksymalny odstęp między wieszakami nie może przekraczać 125cm, a odstęp od ścian zewnętrznych powinien zawierać się w przedziale 70-90 cm
- ~~ w obszarze styków profili głównych wymagane są dodatkowe zawieszenia
- ~~ wieszaki są zwykle montowane pionowo; w przypadku zawieszenia ukośnego nośność będzie obniżona i wymagane są ew. inne środki (usztywnienie poprzezczne, więcej wieszaków itp.)
- ~~ konstrukcja nie powinna się uginać więcej niż 1/500 rozpiętości (odstępy między wieszakami), jednak nie więcej również niż 4 mm.
- ~~ profile nośne, względnie odstępy między wieszakami są obliczane zgodnie z dopuszczalnymi w normie ugięciami.


- profil główny około 84 mb/ 100m2
Profile główne dostosowane są do modułu podstawowego 62.5x62.5 cm lub 60x60cm . Ostępy między szczelinami do wstawiania profili poprzecznych wynoszą dla modułu 62.5x62.5 - 15.6 cm przy całkowitej długości profila 375cm i dla modułu 60x60 - 15.0 cm przy długości profila 360 cm. Oba końce każdego profila wykończone są w postaci połączeń, które wstawione jedno w drugie automatycznie zaskakują lub są zaginane tworząc mocne połączenie.

- profil poprzeczny 120cm około 168 mb/ 100m2; poprzeczny 60cm około 84 mb/ 100m2
Profile te tworzą podział poprzeczny w stosunku do profila głównego. Są one wstawiane z obu stron w profil główny za pomocą połączenia w formie języczka. Należy przy tym uważać aby połączenia nie wysuwały się i nie były połączone nieodpowiednimi stronami. Profile są dostarczane dla następujących modułów mierzonych w osiach: 62.5, 60, 120, 125, 30, 31.25, 40.
Dodatkowe obciążenia mogą zostać przeniesione tylko przez dodatkowe podwieszenia.

- sprężyny dociskowe około 60 szt/ 100m2
W obszarze drzwi i bram w domach towarowych, halach magazynowych itp. , gdzie występują silne podmuchy (strumienie) powietrza, płyty sufitowe należy zabezpieczyć za pomocą sprężyn dociskowych. Liczba sprężyn dociskowych ok. 6szt./m².
Uwaga: Montaż bez sprężyn dociskowych jest możliwy w przypadku nadciśnienia wzgl. podciśnienia (płyta 15 mm) do ok. 13 Pa (pascal).

- kątownik przyścienny około 65 mb/ 100m2 zależnie od pomieszczenia
Standardowe przyłącze ścienne składa się z białego kątownika przyściennego 19x24x0.5 mm. Kątowniki są w narożach przycięte w skos.
Dla płyt z krawędzią pogłębioną zastosować można kątownik schodkowy 25x15x8x15 mm. Przy tym krawędzie docinane płyt skrajnych cięte są prosto i kładzione na profilu. Profil konstrukcji znajduje się 8 mm wyżej i opiera się na górnym o szerokości 11 mm ramieniu.


- rozplanowanie rastrów
Pomieszczenie powinno być podzielone na rastry. Przy czym należy uwzględnić, że decydujące są takie aspekty, jak montaż oświetlenia, różnego rodzaju instalacji itp.
Powinno się zwrócić uwagę na to, aby płyty w obszarze brzegowym nie były krótsze niż połowa rastra. Poza tym uważać ma optymalne zużycie materiału.
